Fertigschornstein mit Innenrohr aus Edelstahl

Bei diesem Modulschornsteinsystem handelt es sich um einen kompletten Fertigschornstein inklusive Schacht - ideal für Heimwerker.

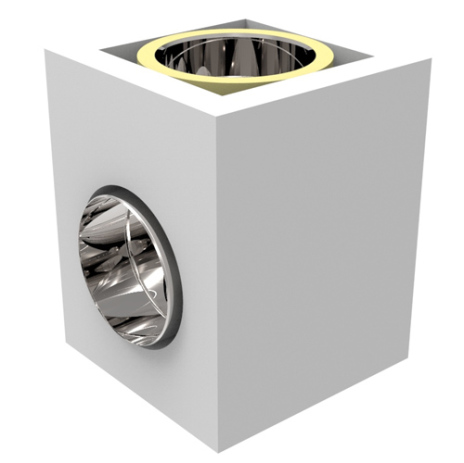

FertigschornsteinDer Fertigschornstein aus Edelstahl der Hillen SteelLine

  • ist ein vorkonfektioniertes Schachtsystem für die Montage im Innenbereich
  • hat dank seiner modularen Bauweise einen sehr geringen Montageaufwand
  • ist geeignet für feuchten und trockenen Betrieb bis zu 600 °C
  • ist als raumluftunabhängiges Luft-Abgas-System (LAS) für alle Feuerstätten geeignet

Produktdetails

Varianten

Modulfertigschornstein

Der Modulfertigschornstein ist ein Schachtsystem für alle Regelfeuerstätten in trockener und feuchter Betriebsweise.

Brennstoff Betriebsweise max. Abgastemperatur Durchmesser
  • Festbrennstoffe
  • Pellets
  • Gas
  • Heizöl
  • Unterdruck
  • trocken
  • feucht

450°C

130-200 mm


Modulfertigschornstein LAS

Der Modulfertigschornstein LAS ist ein raumluftunabhängiges Luft-Abgas-System (LAS) für alle Regelfeuerstätten in trockener und feuchter Betriebsweise.

Brennstoff Betriebsweise max. Abgastemperatur Durchmesser
  • Festbrennstoffe
  • Pellets
  • Gas
  • Heizöl
  • Unterdruck
  • trocken
  • feucht

450°C

130-200 mm

Montage

Fertigschornstein MontageFertigschornstein in modularer Bauweise

Die nur 50 mm starken Schächte des Modulfertigschornsteins ermöglichen eine einfache und schnelle Montage. Die fertigen Elemente mit Verrohrung und Dämmung werden über metallisch dichtende Steckverbindungen verbunden und die Blöcke aus Porenbeton mit Elementkleber verklebt.

1. Beginnend mit dem Sockelausgleich wird eine Höhendifferenz zwischen Rohfußboden und Fertigfußboden ausgeglichen. Der Sockelausgleich besteht aus einer Feuchtsperre, einem 100 mm Vollblock und einem 50 mm Vollblock, die miteinander verklebt werden müssen.

2. Das Grundmodul wird auf den Sockelausgleich geklebt. Im Grundmodul befindet sich bereits vormontiert eine Fundamentverankerung mit Kondensatschale und Kondensatablauf und ein Prüf- und Reinigungselement mit zugehöriger Dämmung. Von außen sichtbar sind die Reinigungstür und ein Kontrolldeckel.

3. Das Feuerungsmodul hat eine Höhe und wirksame Baulänge von 440 mm. Die Mitte des Stutzens liegt bei 220 mm.

4. Es folgt der weitere Höhenaufbau durch Längenelemente mit wirksamen Längen von 440 mm.

5. Alle 3 m muss das Schachtsystem zur seitlichen Fixierung mit Wandbefestigungen oder Halterungswinkeln befestigt werden. Im Falle eines Verzugs unter Verwendung eines 15° oder 30° Knickstücks muss der Versatzbereich statisch unterstützt (z. B. untermauert) werden. Oberhalb des Feuerungsmoduls ist eine zweite Reinigung als Zwischenreinigungsmodul zu montieren.

6. Als letztes Schachtelement wird das Ausdehnungsmodul gesetzt, um bei Erhitzung der Rohrelemente eine Stauchung zu vermeiden.

Technische Details

Wärmeisolierung

Eine Dämmschicht aus 34 mm Mineralwolle zwischen Innen und Außenschale schützt vor Wärmeverlusten, reduziert die Kondensatbildung und gewährleistet die Zugbeständigkeit im Schornstein.


Werkstoff und Materialstärke

Edelstahlrohr: 1.4404/1.4571/(1.4539) (durchgehend plasma- und längsnahtgeschweißt)

Schachsystem: Porenbeton, Mineralwolle

Materialstärken ab 0,5 mm


Druck- und Korrosionsbeständigkeitsklasse

Druckklasse: N1

Korrosionsbeständigkeitsklasse: V2


Klassifizierung und CE-Kennzeichen

Klassifizierung nach DIN V 18160-1

CE-Kennzeichen nach DIN EN 1856-1:2009
Zertifizierungs-Nr. 0432 - CPR 00063 - X
