Die doppelwandigen Edelstahlschornsteine DW sind wärmegedämmte Systeme, die äußerst montagefreundlich an der Außenwand angebracht werden können.
Die doppelwandigen Schornsteinsysteme aus Edelstahl der Hillen SteelLine
- eignen sich hervorragend zur Nachrüstung, wenn kein Schacht im Inneren vorhanden ist
- gewährleisten durch eine integrierte Dämmschicht eine zuverlässige Funktion im Außenbereich
- sind geeignet für feuchten und trockenen Betrieb bis zu 600 °C
Design Line
Die neue Design Line von POLL besticht durch eine klare Linienführung und sein leicht lösbares Stecksystem ohne sichtbare Elementverbindungen.
Herausragendes Merkmal ist die einfache Montage ohne die bisher erforderlichen Spannringe sowie die gerundete Reinigungstür. Dies macht dieses System zu einer harmonischen Rohrsäule ohne Ecken und Kanten - die perfekte Symbiose von leistungsfähiger Technik und moderner Architektur.
Produktdetails
Design Line III G
Die Design Line III G ist ein doppelwandiges wärmegedämmtes Edelstahlschornsteinsystem für alle Regelfeuerstätten im Unterdruckbetrieb.
| Brennstoff | Betriebsweise | max. Abgastemperatur |
|
|
600°C (Unterdruck) |
System III M Unterdruck
Das System III M Unterdruck ist ein doppelwandiges wärmegedämmtes Edelstahlschornsteinsystem für alle Regelfeuerstätten im Unterdruckbetrieb.
| Brennstoff | Betriebsweise | max. Abgastemperatur |
|
|
600°C (Unterdruck) |
System III M
Das System III M ist durch den Einbau einer FKM-Dichtung auch für den Überdruckbetrieb geeignet.
| Brennstoff | Betriebsweise | max. Abgastemperatur |
|
|
200°C (Überdruck) 600°C (Unterdruck) |
System II A MD
Das doppelwandige, wärmegedämmte System II A MD ist ein druckdichtes Abgassystem für die Abführung von Abgasen im Überdruckbereich.
| Brennstoff | Betriebsweise | max. Abgastemperatur |
|
|
600°C (Überdruck) |
Doppelwandige Edelstahlschornsteine in Elementbauweise
Die einzelnen Rohrteile werden über metallisch dichtende Steckverbindungen verbunden und mit einem seoparaten Spannring fixiert.

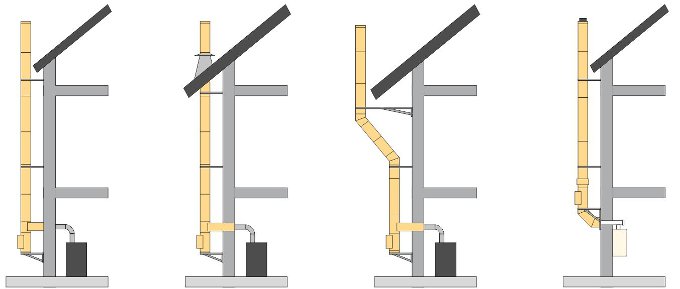

1. Die Abgasanlage kann an der Außenwand mit einer Wandkonsole oder bodenstehend mit einem Stützfuß montiert werden.
2. Das Rauchrohr wird mit dem Abgang und dem Übergangsstück an die Verbindungsleitung angeschlossen.
3. Oberhalb des Feuerungsanschlusses erfolgt der weitere Höhenaufbau durch passende Längenelemente oder Bögen. Beim Betrieb im Überdruck bis 200°C System III M muss zusätzlich eine FKM-Dichtung in die Rohrmuffen eingelegt werden.
4. Alle 4 Meter ist eine Wandbefestigung zu montieren, die sich durch drei Abstandhalter im Wandabstand erweitern lässt. Im Falle eines Verzugs muss eine Zwischenstütze gesetzt und mit der Konsole an der Wand befestigt werden.Bei Durchdringung einer Wand oder Decke erfüllt die spezielle Wand- und Deckendurchführung alle Anforderungen.
5. Als letztes Element wird der Mündungsabschluss montiert, der wahlweise noch durch eine Regenhaube ergänzt werden kann.
Wärmeisolierung
Eine Dämmschicht aus 34 mm Mineralwolle zwischen Innen und Außenschale schützt vor Wärmeverlusten, reduziert die Kondensatbildung und gewährleistet die Zugbeständigkeit im Schornstein.
Werkstoff und Materialstärken
Innenrohr: 1.4404/1.4571/(1.4539) (durchgehend plasma- und längsnahtgeschweißt)
Außenrohr: 1.4301 (durchgehend plasma- und längsnahtgeschweißt)
Materialstärken 0,5 / 0,6 / 1,0 mm (innen und außen)
Druck- und Korrosionsbeständigkeitsklasse
System III FU
Druckklasse: N1
Korrosionsbeständigkeitsklasse: V2
System III M
Druckklasse: N1, P1, H1
Korrosionsbeständigkeitsklasse: V2
System II A MD
Druckklasse: P1, H1
Korrosionsbeständigkeitsklasse: V2
Klassifizierung und CE-Kennzeichen
Klassifizierung nach DIN V 18160-1
CE-Kennzeichen nach DIN EN 1856-1:2009
Zertifizierungs-Nr. 0432 - CPR 00063 - X
Große farbliche Vielfalt
Alle Edelstahlrohre der Hillen SteelLine können Sie ganz nach Ihrem Geschmack individualisieren und dem Erscheinungsbild Ihres Eigenheims anpassen. Damit wird jeder Schornstein zu einem Unikat.
Neben den Standardoberflächen matt oder glänzend stehen Ihnen folgende Optionen zur Verfügung:
- Kupfer
- Matt gebürstet
- Seewasserfest
- alle RAL-Farben (matt oder glänzend)
- Arte-Colore-Oberflächen (z. B. Rost-, Mamor- oder Betonoptik)
