Schornstein-Bausatz: In 6 Schritten zum fertigen Schornstein

Mit dem Bausatz der Hillen SteelLine bauen Sie Ihren eigenen Edelstahlschornstein inklusive Schachtsystem einfach selbst. Wir zeigen Ihnen, wie's geht.

Fertigschornstein Bausatz

Der Fertigschornstein-Bausatz der Hillen SteelLine:

  • vorkonfektioniertes Schachtsystem für die Montage im Innenbereich
  • sehr geringer Montageaufwand
  • geeignet für feuchten und trockenen Betrieb bis zu 600 °C
  • auch als raumluftunabhängiges Luft-Abgas-System (LAS) erhältlich
  • für alle Feuerstätten geeignet

Produktvideo

Im Video sehen Sie, wie ein Team des Herstellers POLL den Schornstein-Bausatz in nur 4,5 Stunden aufbaut:


Schornstein selbst bauen in 6 Schritten

Dank des modularen Aufbaus ermöglicht unser Bausatz Heimwerkern, den Schornstein einfach und schnell selbst zu montieren. Die fertigen Elemente mit vormontiertem Innenrohr und zugehöriger Dämmung werden über metallisch dichtende Steckverbindungen verbunden und die Blöcke aus Porenbeton mit Elementkleber verklebt.

Fertigschornstein Montage

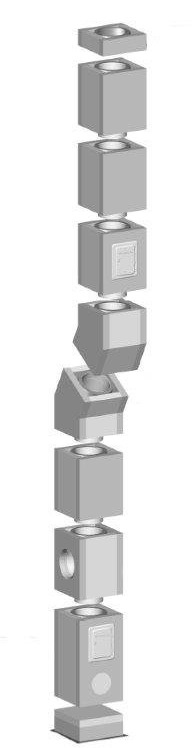

  1. Mit dem Sockelausgleich gleichen Sie die Höhendifferenz zwischen Rohfußboden und Fertigfußboden aus. Der Sockelausgleich besteht aus einer Feuchtsperre, einem 100 mm Vollblock und einem 50 mm Vollblock, die miteinander verklebt werden müssen.
  2. Das Grundmodul kleben Sie auf den Sockelausgleich. Im Grundmodul befindet sich bereits vormontiert eine Fundamentverankerung mit Kondensatschale und -ablauf sowie ein Prüf- und Reinigungselement mit zugehöriger Dämmung. Von außen sichtbar sind die Reinigungstür und ein Kontrolldeckel.
  3. Im Feuerungsmodul ist ein Anschluss für die Feuerstätte integriert. Das Modul hat eine Höhe und wirksame Baulänge von 440 mm. Die Mitte des Stutzens liegt bei 220 mm.
  4. Für den weiteren Höhenaufbau stehen Ihnen Längenelemente und 15° oder 30° Knickstücke zur Verfügung. Befestigen Sie alle 3 m das Schachtsystem zur seitlichen Fixierung mit Wandbefestigungen oder Halterungswinkeln. Bei der Verwendung von Knickstücken müssen Sie den Versatzbereich statisch unterstützen (z. B. untermauern).
  5. Montieren Sie oberhalb des Feuerungsmoduls ein Zwischenreinigungsmodul.
  6. Als letztes Schachtelement setzen Sie ein Ausdehnungsmodul, um bei Erhitzung der Rohrelemente eine Stauchung zu vermeiden.

Produktdetails

Downloads
Technische Details

Wärmeisolierung

Eine Dämmschicht aus 34 mm Mineralwolle zwischen Innen und Außenschale schützt vor Wärmeverlusten, reduziert die Kondensatbildung und gewährleistet die Zugbeständigkeit im Schornstein.


Werkstoff und Materialstärke

Edelstahlrohr: 1.4404/1.4571/(1.4539) (durchgehend plasma- und längsnahtgeschweißt)

Schachsystem: Porenbeton, Mineralwolle

Materialstärken ab 0,5 mm


Druck- und Korrosionsbeständigkeitsklasse

Druckklasse: N1

Korrosionsbeständigkeitsklasse: V2


Klassifizierung und CE-Kennzeichen

Klassifizierung nach DIN V 18160-1

CE-Kennzeichen nach DIN EN 1856-1:2009
Zertifizierungs-Nr. 0432 - CPR 00063 - X

Varianten

Modulfertigschornstein

Der Modulfertigschornstein ist ein Schachtsystem für alle Regelfeuerstätten in trockener und feuchter Betriebsweise.

Brennstoff Betriebsweise max. Abgastemperatur Durchmesser
  • Festbrennstoffe
  • Pellets
  • Gas
  • Heizöl
  • Unterdruck
  • trocken
  • feucht

450°C

130-200 mm


Modulfertigschornstein LAS

Der Modulfertigschornstein LAS ist ein raumluftunabhängiges Luft-Abgas-System (LAS) für alle Regelfeuerstätten in trockener und feuchter Betriebsweise.

Brennstoff Betriebsweise max. Abgastemperatur Durchmesser
  • Festbrennstoffe
  • Pellets
  • Gas
  • Heizöl
  • Unterdruck
  • trocken
  • feucht

450°C

130-200 mm
