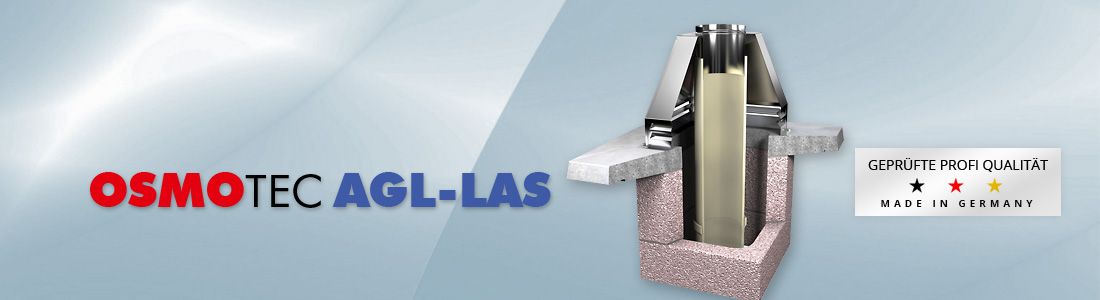

OSMOTEC AGL-LAS

Der OSMOTEC AGL-LAS ist ein Abgassystem für Öl-, Gas- und Biomasseheizungen mit niedrigen Abgastemperaturen in raumluftabhängiger bzw. raumluftunabhängiger Betriebsweise.

Das Besondere an diesem Abgassystem ist seine Variabilität:

  • Die Art des Wärmeerzeugers, der Brennstoff (Öl, Gas oder Biomasse) und die Betriebsweise (Über-/Unterdruck) können zu jedem Zeitpunkt umgestellt werden.
  • Die Zuführung der Verbrennungsluft ist raumluftabhängig oder raumluftunabhängig möglich (eine spätere Umrüstung stellt kein Problem dar).

Unser Tipp: Die Kombination mit dem Schornstein OSMOTEC LAS-F ist die zukunftsweisende Variante, die den Betrieb aller Wärmeerzeuger zulässt.

Produktdetails

Eigenschaften

Das Schornsteinsystem AGL-LAS

  • feuchteunempfindlich
  • raumlufunabhängig
  • konzentrische Luftzuführung
  • Mehrfachbelegung möglich (bis zu 4 Feuerstätten je Etage und max.10 Feuerstätten je Abgaszug)
  • alle Materialien sind UV-Licht-beständig und nicht brennbar

Der OSMOTEC AGL-LAS erfüllt alle Anforderungen des modernen Hausbaus nach EnEV (Energie-Einsparverordnung) und BImSchV (Bundes-Immissionsschutzverordnung).

Technische Produktinformationen

Zulassungsnummer: Z.7-1.3325

CE-zertifiziert nach DIN EN 13 063-2 + 3 (feucht)

Klassifizierung Unterdruck: T200 N1 W 2 O50 L90

T200 Temperaturklasse: Regel-Abgastemperatur bis 200° C
N1 Gasdichtheitsklasse (Druckklasse): Unterdruck / Leckrate: 2,0 l/{sm2}
W Kondesatbeständigkeitsklasse: Darf planmäßig feucht betrieben werden
2 Korrosionswiderstandsklasse: Gasförmig / Flüssig
O Rußbrandbeständigkeitsklasse: nicht rußbrandbeständig
50 Abstand zu brennbaren Bauteilen in mm
L90 Feuerwiderstandsklasse: feuerbeständig (Widerstandsdauer in Minuten)

Klassifizierung Überdruck: T200 P1 W 2 O50 L90

T200 Temperaturklasse: Regel-Abgastemperatur bis 200° C
P1 Gasdichtheitsklasse (Druckklasse): Überdruck / Leckrate: 0,006 l/{sm2}
W Kondesatbeständigkeitsklasse: Darf planmäßig feucht betrieben werden
2 Korrosionswiderstandsklasse: Gasförmig / Flüssig
O Rußbrandbeständigkeitsklasse: nicht rußbrandbeständig
50 Abstand zu brennbaren Bauteilen in mm
L90 Feuerwiderstandsklasse: feuerbeständig (Widerstandsdauer in Minuten)

Der OSMOTEC AGL-LAS erfüllt alle Anforderungen des modernen Hausbaus nach EnEV (Energie-Einsparverordnung) und BImSchV (Bundes-Immissionsschutzverordnung).

Luft-Abgas-System (LAS)

Luft-Abgas-System

LAS-Schornstein

Der OSMOTEC AGL-LAS ist ein dreischaliges Luft-Abgas-System (LAS), das nicht nur die Emission nach außen transportiert, sondern zugleich Ihre Feuerstätte mit der nötigen Verbrennungsluft versorgt. Alle Feuerstätten können daher mit dem OSMOTEC AGL-LAS raumluftunabhängig betrieben werden.

Im Gegensatz zu anderen Arten der Verbrennungsluftzuführung sind LAS-Schornsteine wie der OSMOTEC AGL-LAS die einzigen Systeme deren Eignung für den raumluftunabhängigen Betrieb empirisch nachgewiesen wurde (durch das Fraunhofer-Institut und den TÜV-Süd).

Isostatisch gepresstes Schamotterohr

Isostatisch gepresste Schamotterohre

SchamotterohrDas hochspezialisierte Verfahren zur Herstellung der Schamotterohre, die in den Schornsteinen der OSMOTEC-Reihe zum Einsatz kommen, unterscheidet sich wesentlich vom traditionellen Produktionsprozess.

Durch die isostatische Pressung werden äußerst dünnwandige Keramikrohre hergestellt, die absolut dicht und resistent gegen im Verbrennungsprozess entstehende Säuren und Kondensate sind.

Mit einer Wandstärke von nur 8 mm und einer Länge von 66 cm sind unsere Schamotterohre leichter, länger und sicherer als traditionelle Keramikrohre. Die 3 cm hohe Muffe stellt eine perfekte Verbindung der Rohre untereinander dar und garantiert in Verbindung mit unserem Säurekitt eine homogene und dichte Rohrsäule.

Multifunktionsschacht

Extra-Schacht für Leitungen und Kabel

OSMOTEC AGL-LAS mit MultifunktionsschachtModerne Heiztechniken wie Solarsysteme und Fotovoltaik gewinnen immer größere Bedeutung. Der OSMOTEC AGL-LAS kann optional mit einem zusätzlichen Multifunktionsschacht ausgestattet werden, der das einfache Verlegen von Solarleitungen ermöglicht. Für den Fall einer späteren Nachrüstung steht mit dem Schacht eine günstige Option zur Installation bereit.

Auch andere Leitungen wie Daten-, Strom- oder Antennenkabel und Entsorgungsleitungen (z.B. Abwasserleitungen) können im Schacht einfach im ganzen Haus verlegt werden.



Zweizügige Varianten

OSMOTEC AGL-LAS als zweizügiger Schornstein

Der OSMOTEC AGL-LAS ist auch als zweizügiger Schornstein in verschiedenen Kombinationen erhältlich:



zweizügiger Schornstein OSMOTEC AGL-LAS

Abb. 1: OSMOTEC HS und OSMOTEC AGL-LAS, zweizügig, mit und ohne Multifunktionsschacht



zweizügiger Schornstein OSMOTEC AGL-LAS-F

Abb. 2: OSMOTEC LAS-F und OSMOTEC AGL-LAS, zweizügig, mit und ohne Multifunktionsschacht

Downloads

PDF-Downloads

Laden Sie sich hier unsere Produktinfo zum OSMOTEC AGL-LAS und die Preisliste unserer Schornsteinsysteme als PDF herunter:
